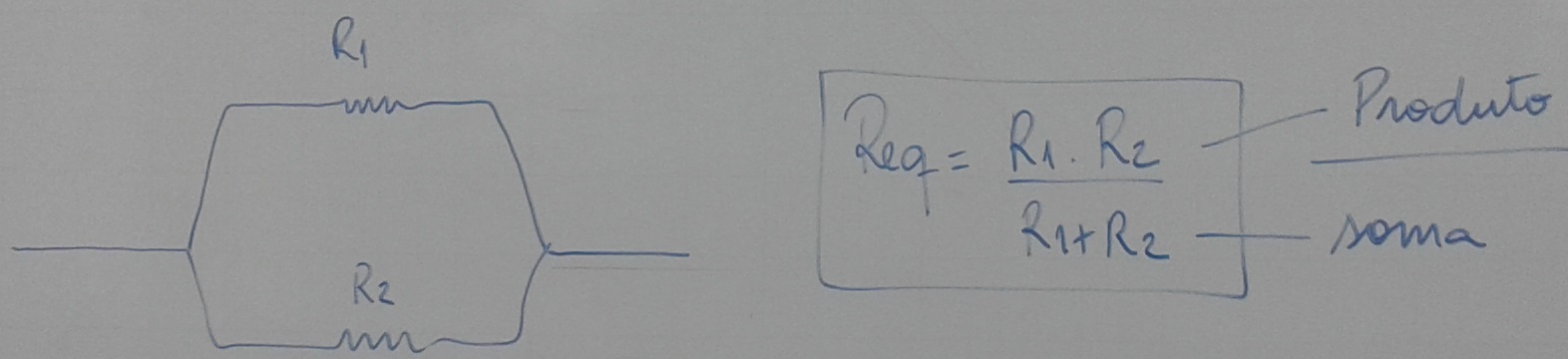

                Quando temos dois resistores podemos calcular a resistência equivalente da seguinte forma:

                Quando temos vários resistores iguais, podemos calcular da seguinte forma:

Exemplos

1) Calcule a resistência equivalente dos circuitos abaixo:

     a)

         Req=6.3=18=2Ω

                  6+3  9

     b)

         Req=4.5=20=2,2Ω

                  4+5  9

     c)

         Req=3=1Ω

                  3

     d)

         Req=4.4=16=2Ω

                  4+4  8

         Req=2=1Ω

                  2

         Req=1=0,5Ω

                  2

- Página 67:

Ex.: 71 – R:
      1 bateria.

      2 lâmpadas com 1 interruptor em cada, em paralelo.

Ex.: 72 – R:

    R_A=U=24=12Ω

          I_A    2

    R_B=U=24=6Ω

          I_A   4

    Req=12.6=72=4Ω

             12+6 18

Ex.: 73 – R:

    U=Req.i

    U=( 4.R).8

         (4+R)

    2R=32R

           4+R

    2= 32

    1  4+R

    2.(4+R)=32

    4+R=32

              2

    4+R=16

    R=16-4=12Ω



    a) U=R.i -> U=2.R

        U=2.24=24V

    b) R=12Ω

Associação Mista de Resistores

                Considere a associação abaixo:

                Calcule a resistência equivalente:
